风门机械闭锁装置知识
矿用风门机械闭锁装置
发布时间:2021-06-01 点击:113

在煤矿井的进、回风井之间和主要进、回风巷之间的每个联络巷中,必须砌筑永久性风墙;需要使用的联络巷,必须安设2道联锁的正向风门和2道反向风门。原钢丝绳闭锁采用钢丝绳拉动两道门装置来实现,当一道门完全开启时另一道门才被拉紧,如一道门部分开启,另一道门也可开启一部分,不能实现真正的闭锁。人员在第一道风门时,另一道风门被强力打开,则可能夹伤人员。另外,原弹簧闭锁因井下巷道断面不同,构筑的风门尺寸各异,造成弹簧闭锁装置尺寸不统一,制作、安装和维护困难。

矿用风门机械闭锁装置

矿用风门机械闭锁装置在实际使用时,如果需要将左风门关闭,则左风门拉动左引绳以及拉动左滑块,左滑块滑动后将限位槽内的限位销挤压到右滑筒一侧,则实现了限位销将右滑块卡住并实现对右滑块的限位。同样的道理,拉动右风门,则可以将限位槽内的限位销挤压到左滑筒一侧,从而将左滑块限位。本实用新型的结构构思极为精简,不仅可以很好的实现对左、右风门“一开则一闭”限制,也便于生产制造,具有十分广阔的市场前景,尤其适用于以煤矿井的进、回风井的左、右风门的开闭控制之中。


矿用风门机械闭锁装置要解决的技术问题是提供一种可以安全的实现风门开启和关闭的风门闭锁装置。风门闭锁装置,包括左滑筒和右滑筒,所述左滑筒和右滑筒内分别可滑动设置有左滑块和右滑块,左滑筒和右滑筒之间通过限位槽连通,所述限位槽内可滑动设置有限位销,左滑块和右滑块上分别固定设置有左引绳和右引绳,所述左滑块和右滑块通过限位销实现限位。本实用新型的结构构思极为精简,不仅可以很好的实现对左、右风门“一开则一闭”限制,也便于生产制造,具有十分广阔的市场前景,尤其适用于以煤矿井的进、回风井的左、右风门的开闭控制之中。

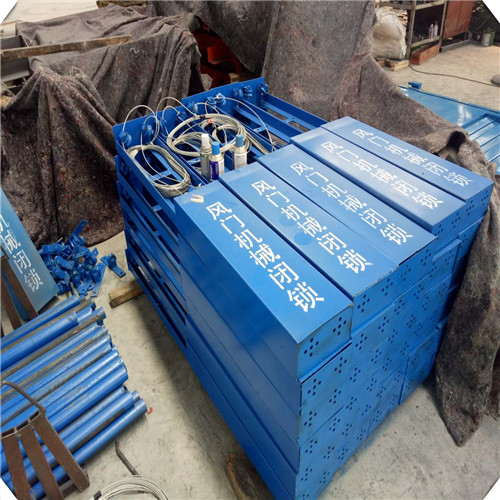

风门机械闭锁展示
