矿用风门闭锁装置都包含什么
发布时间:2021-11-06 点击:59

矿用风门闭锁装置都包含什么

矿用风门闭锁装置包括连接风门的钢丝绳,钢丝绳绕设在巷道内设定滑轮后在末端设悬挂的吊杆,其特征是,两风门所连钢丝绳上的吊杆并排设置在限位装置内并限制吊杆在上下方向运动,所述两吊杆在上部设一个控制阀,控制阀的阀芯在一侧吊杆被上拉后由该上拉吊杆推至另一吊杆上部并将该吊杆锁住。

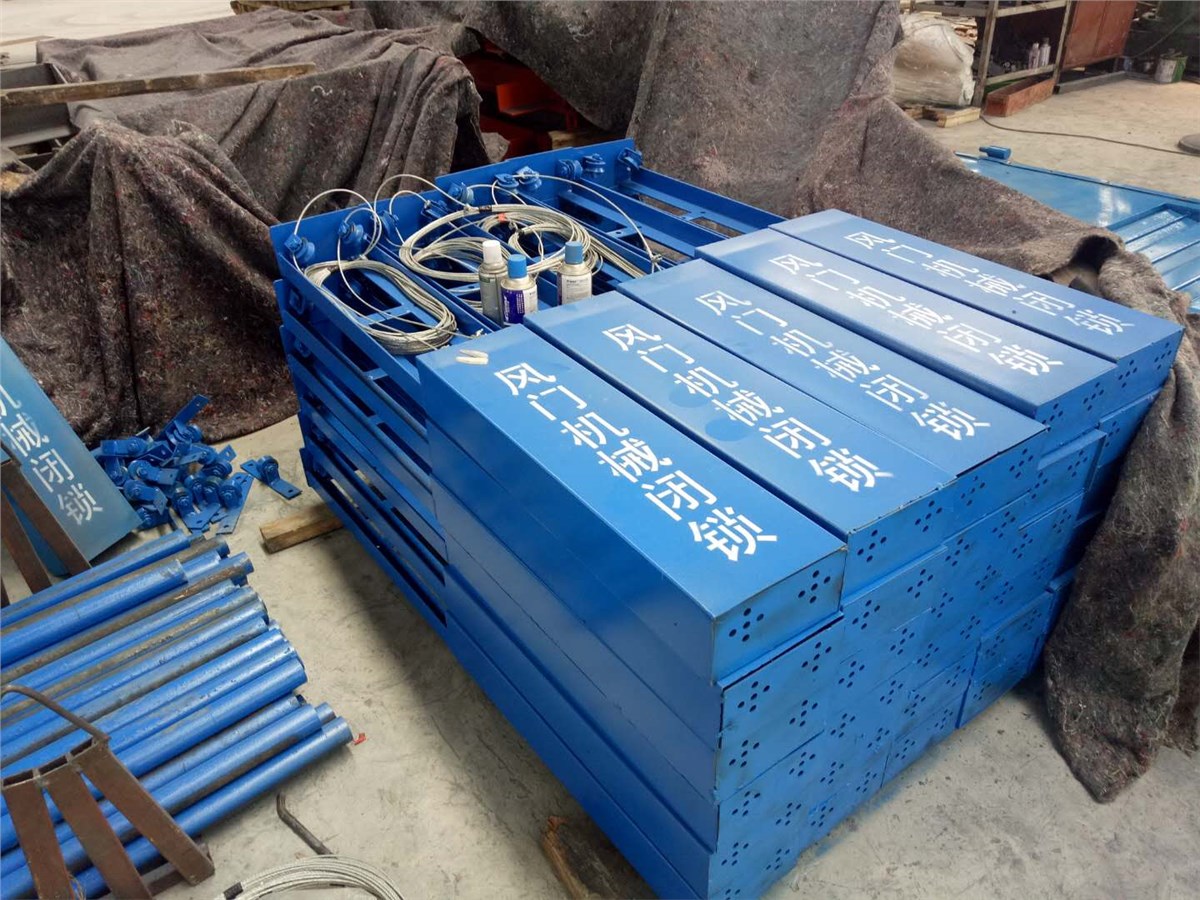

矿用风门闭锁装置
作为优选征是,所述限位装置为固定的设吊杆贯穿中部限位孔的固定环,每个吊杆的固定环至少为两组,所述固定环固定于架板上,架板固定于巷道壁上。

进一步的优选,所述控制阀包括可在吊杆上沿吊杆并排的水平方向滑动的阀芯,阀芯两侧面设有至少两组弹簧,一组弹簧的一端固定阀芯一侧另一端固定在吊杆旁的架板上,另一组弹簧与上述弹簧在阀芯两侧对称布置。

再进一步的优选,所述阀芯的侧面设有滑槽,滑槽内设滑动限位体,滑动限位体固定于架板。

作为优选,所述阀芯与吊杆的接触部位顶角设圆滑的弧形面,阀芯的侧面与弧形面光滑过度的阀芯斜面,所述吊杆的内侧面顶部设吊杆斜面,吊杆斜面与吊杆顶部侧面间通过圆角相连。
