矿用风门互锁器防止煤矿井下通风系统漏风
发布时间:2021-10-15 点击:375
矿用风门互锁器提供一种在工作过程中能防止通风系统漏风,保障通风系统正常工作的装置。
矿用风门互锁器由钢丝绳、滑轮、滑动体、套筒、前固定板、后固定板、转动块、销轴组成;前固定板和后固定板将两个套筒固接为一体,销轴穿过转动块上的销轴孔固定在前、后固定板上;滑动体分别装入套筒中,钢丝绳经过滑轮与滑动体顶部相连;工作状态下,转动体外轮廓的一条边位于套筒上沿上方,与套筒轴向垂直,并且伸向套筒圆心方向,挡住滑动体顶部的一部分;转动体外轮廓的另一条边与滑动体表面平行相贴。

转动块的外角为四分之一段圆弧面,圆弧面与销轴同圆心。

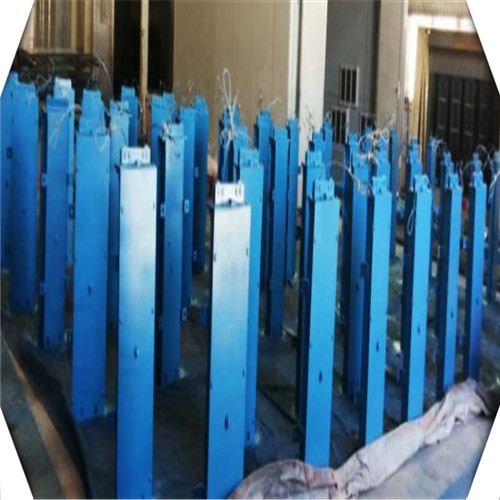

矿用风门互锁器

矿用风门互锁器采用了转动块与两滑动体联动配合的结构,任何时候两个滑动体都不能同时滑出套筒,从而达到自动自锁的技术效果。


煤矿井下通风系统的风门大多数为单开或双开结构。为了解决在正、反向风两种情况下的隔风换向问题,大都制成正、反两道门的结构。这种结构存在的主要问题是两个门之间不能实现自动自锁,容易造成两道风门同时开启,产生漏风现象,破坏系统正常通风。
